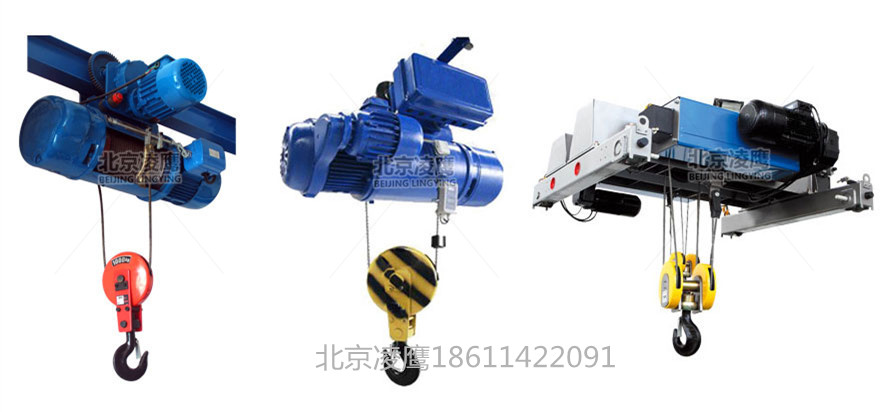

電動葫蘆需要按照正確的步驟進行安裝，以下是電動葫蘆的詳細安裝步驟及注意事項：

一、安裝前準備

1、工具與材料

準備扳手、螺栓、鋼絲繩/鏈條、吊鉤、水平儀等工具，并檢查電動葫蘆的合格證及零部件是否完好無損。

核對電源電壓是否與設備銘牌一致，確保電氣系統兼容性。

2、檢查設備狀態

檢查鋼絲繩/鏈條有無銹蝕、斷裂或變形，確認限位器、制動器等關鍵部件功能正常。

若為微型電動葫蘆，需取下纏繞在繩筒上的膠帶紙，避免試機時鋼絲繩倒卷撞壞限位架。

3、確定安裝位置

根據設備規格選擇懸掛支架或工字鋼軌道，確保安裝位置承重足夠且便于操作。

二、安裝支架或軌道

1、固定支架/軌道

對于懸掛式電動葫蘆，使用高強度鋼材制作支架，確保水平度偏差≤1/1500，并焊接或螺栓固定于天花板/墻壁。

若采用工字鋼軌道，需按圖紙拼裝工字鋼，打磨下翼邊緣至光滑，并設置緩沖裝置。

2、軌道精度要求

軌道間距偏差控制在±5mm內，縱向傾斜度≤1/1500，每6米設置伸縮縫，接頭處采用45°斜接。

三、安裝電動葫蘆主體

1、吊裝與固定

使用吊裝繩或鏈將電動葫蘆穩妥吊至支架下方，通過螺栓或卡扣固定，確保垂直度無傾斜。

環鏈電動葫蘆需先安裝鏈盒，調整鏈條長度使其自然下垂，避免扭曲或卡鏈。

2、部件組裝

按說明書依次安裝電機、減速器、卷筒等部件，緊固所有螺栓并檢查連接處是否牢靠。

四、電氣系統接線

主電路與控制回路

主電路導線截面積按1.5倍額定電流選擇，控制回路電壓不超過50V（推薦36V安全電壓）。

接線時區分火線（B相為公共線）、零線及地線，確保斷火限位器與限位開關雙重保護正常。

3、安全測試

使用500v兆歐表檢測電機絕緣電阻，冷態電阻需＞5MΩ方可通電。

五、調試與測試

1、空載時運行

接通電源后，空載升降測試3-5次，觀察電機、制動器運行是否平穩，有無異響或過熱。

2、負載測試

逐步加載至額定負載，檢查鋼絲繩/鏈條與卷筒的配合度，確認限位器觸發準確。

3、校準限位裝置

調整上下限位停止塊的位置，確保吊鉤到達極限位置時自動斷電。

六、注意事項

1、環境與操作規范

安裝環境溫度20℃~40℃，濕度≤85%，風速＞6級（10.8-13.8m/s）時禁止高空作業。

禁止超載、斜拉或碰撞吊物，操作人員需經專業培訓并熟悉安全規程。

2、維護與保養

定期潤滑鏈條/鋼絲繩，檢查緊固件是否松動，及時更換磨損的制動環、軸承等易損壞。

微型電動葫蘆需避免淋雨或浸泡，保持機身穩定不移動。

3、緊急處理

若發現鋼絲繩斷裂、制動失靈或電機異常升溫，立即停機并切斷電源。

特殊情況處理

微型電動葫蘆：需使用單相交流電源并接地，保持電纜原理旋轉部件，機身不可沿安裝桿移動。

固定式電動葫蘆：需安裝在堅固基礎上，吊鉤高度與位置需適應起吊需求。

以上步驟結合通用安裝流程與品牌差異調整，具體操作請以設備說明書為準，如需更詳細參數或圖示，可咨詢廠家。

?

?

?
