電動葫蘆是由升降電動機、傳動機構減速箱和卷筒等組成，升降電動機遇傳動機構減速箱分別安裝在卷筒的兩端。目前國內的兩種拆裝方法，在安裝、調整時有諸多不便，而且費工、費時，檢修人員的勞動強度比較大，安全性不高。

為克服現有技術的上述缺陷，研發了一種電動葫蘆起重機快速拆裝輔助小車。該裝置利用滾輪與手搖卷揚機，提供一種省力、省時、拆裝安全方便的方式。

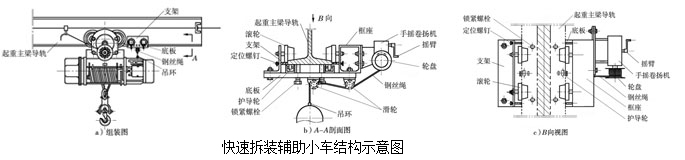

該裝置包括滾輪、支架、底板、護導輪、框座和手搖卷揚機等；底板的下面固定裝有2個滑輪，上面對稱固定裝有2個護導輪和4個鎖緊螺栓，面向起重主梁導軌的一面對稱固定有支架和框座；支架采用角鋼?？蜃鶠榉娇蛐?，兩者相對的內側分別固定裝有1對滾輪，兩者間的底板上固定有護導輪和鎖緊螺栓，底板的另一面固定安裝有滑輪；框座的外側面固定安裝有手搖卷揚機，手搖卷揚機設有搖臂，輸出軸上裝有輪盤，亂盤內裝有鋼索，鋼索穿過滑輪與吊環連接；起重主梁導軌置于護導輪、鎖緊螺栓與滾輪之間，導軌上裝有電動葫蘆起重機且一側還裝有電動葫蘆起重機快速拆裝輔助小車。

?

當電動葫蘆的升降電機與傳動機構減速箱故障或損壞需要修理時，將起重主梁導軌卡與本裝置的滾輪與護導輪、鎖緊螺栓之間，將裝置用于手推至電動葫蘆一側適當位置，然后通過定位螺釘和鎖緊螺栓與起重主梁導軌定位鎖緊。搖動手搖卷揚機的搖臂轉動輪盤，通過吊環吊起或放下受損或故障部件。松開定位螺釘和鎖緊螺栓，根據需要水平移動電機或傳動機構減速箱。

?
